MD320NT250G 匯川變頻器維修

MD320NT250G 匯川變頻器維修：
       客戶于2014年06月26日送修匯川MD320NT250G(250kw)變頻器故障機一臺，該機器用于某標準件廠空壓機，為空壓機配套變頻器。

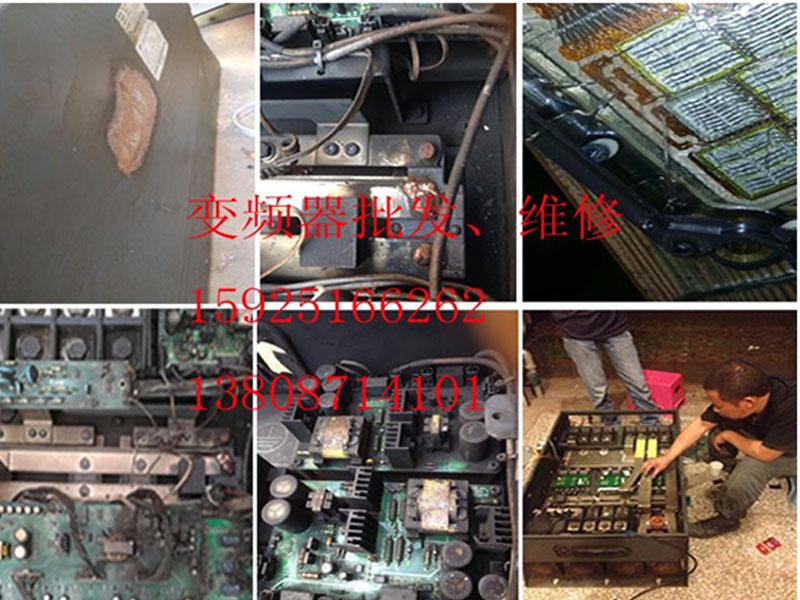

       變頻器外觀污穢嚴重，除了能直觀的感受到油污外，仔細觀察，可發現油污上附著大量金屬粉塵；側板處有明顯電氣短路造成的灼傷痕跡；散熱風扇已被油污堵轉。
       拆開故障機內部，可清晰的看到由正負母線處短路形成的大電流使整流橋銅螺絲及母線排融化及側板處的灼燒痕跡；距離短路點較近的電路板銅箔大面積被燒毀；IGBT觸發線、風扇線、霍爾元件連接線只剩下裸露銅線；電路板上油污嚴重，且油污中亦含有金屬粉末。
       對故障機內部主要器件及電路板進行獨立檢測，除CPU控制板外，整流橋、IGBT模塊及電路板均大量損壞，初步預估維修費用較高，因此建議客戶換購新機。與客戶聯系后，被告知變頻器由通信控制，且企業資金比較緊張，客戶堅持維修故障機。
      考慮到客戶特殊情況，我方選用了更換結合維修的方式對故障機進行處理。首先對故障機進行全面的清潔，去除油污，其次對有可能形成短路的碳化部分及噴銅點進行處理，接著對故障板進行維修，更換新的連接線，獨立測試正常后進行整體測試，然后對所有電路板進行“三防”處理，最后將所有元件進行組裝。
      變頻器接入三相電，上電后母線電壓正常；空載啟動變頻器，輸出波形及電壓正常；帶負載運行，電壓及三相電流平衡。至此，故障變頻器徹底修復。
